挡圈的简要介绍

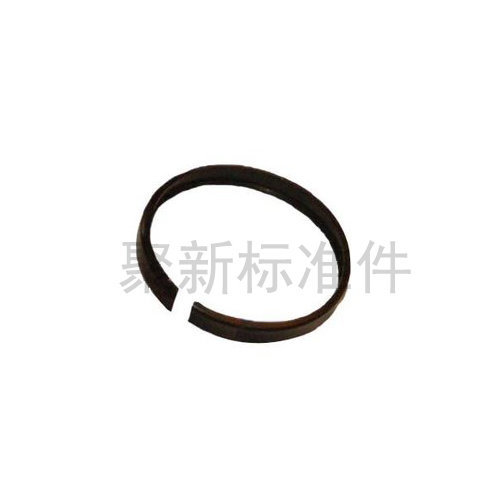

挡圈顾名思义就是起到固定作用的线圈,主要用于零件的固定,防止乱窜,挡圈具有较高的强度,硬度,弹性等特性。下面是对挡圈的分类以及用途的简要介绍。

挡圈的分类

平挡圈:一个可分离的基本上平的垫圈,其内或外部分用作向心圆柱滚子轴承外圈或内圈挡边。斜挡圈:具有\"L\"形截面的可分离圈,其外部分作用作向心滚子球轴承的内挡边。中挡圈:两列或多列滚子轴承中的可分离圈,用于隔开并引导各列滚子。挡边是平行于滚动方向并突出滚道表面的窄凸肩,用于支撑和引导滚动体并使其保持在轴承内。

详细分类

挡圈有:锥销锁紧挡圈、螺钉锁紧挡圈、带锁圈的螺钉锁紧挡圈、钢丝挡圈、孔用弹性挡圈-A型、孔用弹性挡圈-B型、轴用弹性挡圈-A型、轴用弹性挡圈-B型、螺钉紧固轴端挡圈、螺栓紧固轴端挡圈、孔用钢丝挡圈、轴用钢丝挡圈等。

挡圈用途

      轴上零件的固定分为轴向固定和周向固定。轴向固定的方法有:轴肩或轴环固定、用轴端挡圈或圆锥面固定、用轴套固定、用圆螺母固定、用弹性挡圈固定。挡圈主要是起到轴向固定的作用,其中圆锥面加挡圈固定有较高的定心度。滚动轴承的挡圈就相当于一个活动的挡边,是用来档滚子用的,方便安装。挡圈的结构有平挡圈、斜挡圈和中挡圈。
